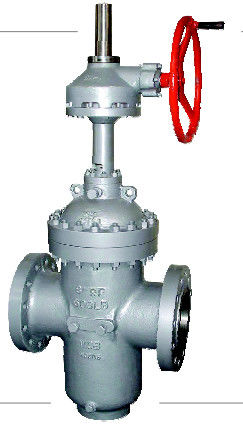

Válvula de porta de alta pressão da placa lisa para descarregar a extremidade da flange do RUÍDO 3352 GS-C25 DN700 PN100 da escória

válvula de porta da Liso-placa

Características de projeto dos produtos

●Molde e estruturas da solda dois com o corpo

●O anel do assento usa a estrutura de flutuação do anel do assento com o anel do o-selo selado e a força deaperto aplicou-se para ter a entrada e a duplo-maneira do outiot selou; e o momento do aberto-fim com esta estrutura é 1/2 que das válvulas comuns somente, de válvulas levemente abertas e próximas capazes

●O anel do assento usa o inlald de selagem com PTFE, selos tão hasclual da cara de PTFE ao metal e o metal ao metal, a cara da selagem de PTFE igualmente atua como a remoção da sujeira no disco da cunha.

●Para a válvula com o metal ao selo do metal, há injetor da graxa fora dele, a graxa consegue na cara de selagem através do injetor e do anel do assento ter a válvula até o escape nulo.

●O disco da cunha da válvula com furo do guia do fluxo é cabido sempre com a cara de selagem se no estado próximo completamente aberto ou completo para ter a cara de selagem protegida sem diretamente ser corroída pelo meio para estender a duração,

●Quando aberto inteiramente, o canal da válvula é liso e linear, com um coeficiente de oposição do fluxo extremamente pequeno e nenhuma perda de pressão, e o encanamento pode ser limpado com a cabelo-bola através dela.

●Esta válvula usa a estrutura de embalagem com a capacidade do auto-selo, não precisa nenhum ajuste constante, as características iluminam muito aberto e próximo e um selo seguro. Uma estrutura de selagem de ajuda do injoction do groase é ajustada na embalagem para ter o desempenho de selagem absolutamente seguro e para obter um escape nulo verdadeiro, estabelecendo o problema para thepacking o lugar de válvulas universais para ser o escape o mais fácil para fora.

●A remoção automática da alta pressão na cavidade interna wtlen a válvula está a ponto de fechar-se (para ver o diagrama do princípio de trabalho para os detalhes) para assegurar a segurança.

●A estrutura inteiramente selada sae de uma boa propriedade protetora, apropriada para a exigência do dever de 24 horas.

●Uma haste da indicação ou uma janela de visão são ajustadas com a válvula para mostrar a condição do aberto-fim.

●Princípio de funcionamento

1, com pressão igual durante todo a válvula (e a porta na posição fechado), e o selo inicial (1) é formado com o anel levantado de PTFE nas caras dos assentos. (As seat-inserções limpam ambos os lados da porta cada vez que a válvula é aberta ou fechada)

2, como a linha pressão (2) é aplicada ao valve.it atuam na porta, forçando o contra o anel de PTFE no assento a jusante, comprimindo o até o assento contra o assento de aço. Assim, um selo dobro é formado… primeiramente, um selo do PTFE-à-metal; então, metal-à-metal. Os seatis igualmente forçaram firmemente em seu rebaixo. O anel-O (3) impede todo o fluxo a jusante neste momento.

3, selo ascendente são fornecidos quando a pressão da cavidade da válvula é descarregada. Isto é causado pela força da linha pressão que atua contra o assento ascendente (4) que move o assento contra a porta e que fornece um apertado PTFE-ao selo do metal neste momento. No mesmo anel-O de time.the (5) forma um selo apertado com o rebaixo do assento.

4, válvula aliviam-se automaticamente da pressão excessiva da cavidade da válvula. Quando a pressão da cavidade da válvula excede a linha pressão… de causas como a expansão térmica… o assento ascendente está forçado de novo em seu rebaixo e o excesspressure na cavidade da válvula é sangrado entre o assento e a porta na linha.
