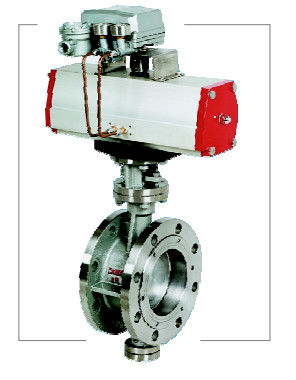

100mm 110mm 10 polegadas válvula de controle 40mm da borboleta de 12 polegadas 50mm 65mm 25mm

Válvula de borboleta

aplicação

A série das válvulas de borboleta pode ser aplicada ao alimento, a bebida, a medicina, indústria química, tratamento da água industrial da proteção ambiental, construção alta, fonte de água, drenagem e gás, etc.used para começar ou parar ou ajustar a quantidade média do fluxo, as características principais da estrutura.

Características de projeto dos produtos

1, estrutura simples, volume pequeno, dimensão de pouco peso, pequena da instalação.

2, tendo dois tipos do material do selo: macio e duro, pode ser usado em várias condições de trabalho, com bom selando o desempenho. e tempo longo.

3, válvula de borboleta projetada estrutura do Anti-fogo podem impedir theexpanding de um fogo acidental, uma vez que o assento de válvula de selagem macio da válvula de borboleta trava o fogo e danifica, o selo que de aço inoxidável o anel dará o jogo para fazer a válvula de borboleta mantém a emergência selada,

4, na condição da válvula de borboleta abriram inteiramente, tem pouca resistência do fluxo, e na condição da válvula de borboleta abriu parcialmente, a quantidade do fluxo pode ser controlado sensivelmente.

5, operação pequena do torque de condução, a simples e a rápida

Análise de selagem do princípio

1. O princípio de selagem da única buttertly válvula excêntrica

Como o centro da rotação af o disco (o centro do eixo da válvula) e a seção de selagem do disco estabelecem-se em excêntrico (a), faz a seção de selagem do disco gradualmente separado da seção de selagem do assento de válvula no courseof que abre a válvula de borboleta, quando o disco revolve a 20°-25°, a seção de selagem do disco travará completamente longe da seção de selagem do assento de válvula, e quando aberta completamente, uma diferença X será formada em duas diminuições de selagem das seções, do thusmakingtherelativemechanicalwear e da extrusão entre a seção dois de selagem, e para assegurar o selo da válvula de borboleta.

princípio da selagem 2.The da válvula de borboleta excêntrica dobro do selo

Como a fatura do centro da rotação do disco (o centro do valvespindle) formar em tamanho uma polarização (b) com a linha central do arbusto da válvula, com base na única válvula de borboleta excêntrica, que faz a seção thesealing do freio de disco longe da seção de selagem do assento de válvula mais rápida do que os únicos coes excêntricos da válvula de borboleta do selo, no curso de abrir a válvula de borboleta, quando o disco revolve a 8°~12°, thesealing a seção do disco travará completamente longe da seção de selagem do assento de válvula e em quando aberto completamente. uma diferença mais grande Y será formada em duas seções de selagem. O projeto deste tipo da válvula de borboleta pode extremamente diminuir o desgaste mecânico e a extrusão e a deformação, e melhora mais o desempenho de selagem da válvula de borboleta.

princípio da selagem 3.The da válvula de borboleta três excêntrica

Como a fatura a linha central do formulário do assento de válvula de um inangle B da polarização com a linha central do arbusto da válvula, com base na válvula de borboleta excêntrica dobro, que faz a seção de selagem discimmediately do freio longe da seção de selagem do assento de válvula no momento da abertura, e contacte a seção de selagem do assento de válvula no momento do fechamento, durante a abertura e fechando, quando abertos completamente, uma diferença Y mesmos à válvula excêntrica dobro serão formados sealbutterfly nas duas seções de selagem. O projeto deste tipo da válvula de borboleta pode completamente remover o desgaste e o risco do mechanicaI entre a seção twosealing, e extremamente melhorar o desempenho e o tempo de selagem da válvula de borboleta.

princípio da selagem 4.The da vária válvula de borboleta excêntrica do selo

A característica original da vária buttertly válvula excêntrica é eixo do punho do thevalve para o installationof o disco, com uma estrutura do estilo das três-partes. Há duas porções com um eixo concêntrico, do handleinthree-partsstyle da válvula, linha butthecentral do eixo médio está um afastamento da linha central longe da linha do shalt de ambos os lados, e o thedisc é instalado na peça do eixo médio. Esta estrutura excêntrica pode fazer o disco esteja no tipo do dobro excêntrico no situationof abriu inteiramente, mas no único tipo excêntrico quando o disco é revolvido. Quando o fechamento de aproximação, o disco moverá uma distância para thesealing a seção cônica, e a seção de selagem do assento do disco e de válvula está na confiança do desempenho da selagem, devido à função do eixo excêntrico.
